Curicó está asentada sobre un valle aluvial con extensos depósitos de cenizas volcánicas que forman suelos de origen laharico, heredados de la actividad del complejo volcánico Planchón-Peteroa. Esta matriz fina, con bolones erráticos y lentes de arena pumicítica, responde de manera muy particular a la compactación. En nuestro laboratorio hemos verificado que la humedad óptima aquí es un rango crítico, porque la ceniza absorbe agua rápido y la libera lento. Por eso, cuando un contratista nos pide la recepción de un terraplén en la Ruta 5 o en un loteo de la zona oriente, sabemos que el cono de arena es la herramienta que da la densidad de campo sin discusión. Es un método directo, sin calibraciones nucleares ni interpretaciones indirectas, perfecto para suelos con partículas grandes donde el densímetro nuclear se vuelve impreciso. En Curicó, con una napa freática que en invierno sube hasta los 2 metros en sectores como Sarmiento, el control de compactación oportuno marca la diferencia entre un relleno estable y uno que se asentará con las primeras lluvias fuertes de julio. Complementamos este procedimiento con la granulometría para ajustar la curva de control antes de cada capa de relleno.
Un cono de arena bien ejecutado detecta hasta un 2% de diferencia de compactación que un densímetro nuclear pasa por alto en suelos con pómez.
Descripción del proceso

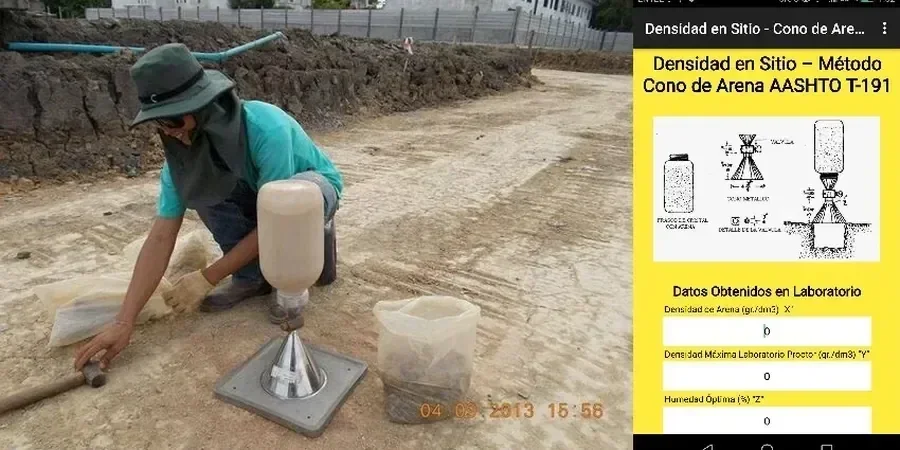

Un error típico que vemos en obras de Curicó es ejecutar el relleno con suelo húmedo a granel, sin control de densidad, y luego querer validar la compactación cuando el material ya está apelmazado. El ensayo de cono de arena permite detectar esto de inmediato, porque no solo mide la densidad seca in situ, sino que al excavar el hueco manualmente se expone la estratificación real del relleno. El procedimiento sigue la NCh 1516-15e1: se nivela la superficie, se excava un hueco de aproximadamente 15 cm de diámetro por 15 cm de profundidad (ajustado al tamaño máximo de partículas), y se vierte arena calibrada Ottawa 20-30 a través de un cono de densidad. La relación entre la masa de arena que ocupa el hueco y la masa del suelo extraído nos da la densidad húmeda en campo, y con el horno obtenemos la densidad seca. En suelos curicanos con pómez, la granulometría suele ser gap-graded, y el cono de arena es el único método que no falsea la lectura por la presencia de vacíos internos en las partículas. La precisión del ensayo depende de la calibración diaria del cono y de la densidad de la arena, que nuestro laboratorio mantiene bajo condiciones controladas de humedad en depósitos sellados, siguiendo la misma línea de calidad de nuestros ensayos de laboratorio.
Aspectos locales
El desarrollo urbano de Curicó ha sido históricamente hacia el poniente, sobre terrenos de antigua vocación agrícola con rellenos no controlados de más de 30 años. Cuando se excava para fundaciones en esos sectores, aparecen bolsones de suelo orgánico en descomposición que generan asentamientos diferidos. Si la recepción de rellenos no incluye un control de densidad con cono de arena tras cada capa de 20-30 cm, el riesgo de colapso por saturación es real. En la zona del Estadio La Granja y sus alrededores, hemos medido colchones de ceniza volcánica recompactada que pierden hasta un 8% de su densidad aparente al humedecerse, porque la microestructura de la pómez colapsa. El ensayo de densidad de campo aquí no es un trámite: es la verificación de que el suelo fue reacomodado con la energía de compactación especificada en el Proctor de laboratorio. La NCh1516 establece los criterios de aceptación, y nuestra experiencia indica que en Curicó es prudente exigir un mínimo de 95% de la D.M.C.S. en subrasantes, y no menos de 90% en rellenos masivos bajo jardines, para evitar agrietamientos en pavimentos después de un invierno lluvioso.
Normas de referencia
NCh 1516-15e1: Standard Test Method for Density of Soil in Place by the Sand-Cone Method, NCh1516 Of.79: Determinación de la densidad en terreno - Método del cono de arena, NCh1534/1: Compactación - Requisitos generales para suelos, Manual de Carreteras, Vol. 8, MC-V8: Especificaciones de compactación para terraplenes
FAQ
¿Cuál es el costo de un ensayo de densidad de campo con cono de arena en Curicó?
El precio por punto de ensayo de densidad de campo con cono de arena en Curicó se encuentra en un rango de $56.000 a $70.000, dependiendo de la cantidad de puntos contratados por jornada y de la distancia al sitio de obra dentro de la comuna.
¿En qué tipo de suelos de Curicó es más recomendable usar el cono de arena?
El cono de arena es especialmente recomendable en los suelos granulares con bolones y ceniza volcánica típicos de Curicó. A diferencia del densímetro nuclear, no subestima la densidad en presencia de partículas grandes de pómez o gravas, y permite ver visualmente la estratificación del relleno al excavar el hueco de ensayo.
¿Qué profundidad de excavación se usa en un ensayo de cono de arena para rellenos?
La profundidad estándar de excavación es de 15 cm, coincidiendo con el espesor de capa compactada que se especifica en obra. Si el tamaño máximo de partícula es mayor a 2 pulgadas, se puede aumentar proporcionalmente el diámetro y la profundidad del hueco según la guía de la NCh 1516, para mantener la representatividad de la muestra.
¿Con qué frecuencia se debe calibrar el cono de arena en obra?
La calibración del cono se verifica al inicio de cada jornada de trabajo y cada vez que se cambia de lote de arena de Ottawa. Se determina la densidad de la arena calibrada en un recipiente de volumen conocido, y se ajusta el factor del cono para garantizar que la precisión del volumen del hueco excavado esté dentro del 1% de error.
